DataMatrix

Erstelle INT und BOOL Matrizen in der Unreal Engine 5

Nutze DataMatrix in der Unreal Engine 5 um deine eigene Matrix Variable zu erstellen. Egal ob 2-, 3-Dimensional oder anderes, speichere deine BOOL oder INT Variablen als Matrix.

Beschreibung

Das DataMatrix-Plugin für Unreal Engine ermöglicht die effiziente Verwaltung und Verarbeitung mehrdimensionaler Matrizen (int32 und bool). Es bietet umfassende Unterstützung für Blueprints, C++ und DataTables, sowie Multi-Threading-Funktionen zur Leistungsoptimierung bei großen Datenmengen.

Screenshots

DataMatrix: Showcase

Nutze mehrdimensionale Matrizen in Unreal Engine direkt über Blueprint-Nodes oder C++-Funktionen. Das DataMatrix-Plugin ist ideal für Projekte auf Windows, macOS und Linux und bietet effiziente Verwaltung großer Datenmengen sowie einfache Integration. Mit Unterstützung für DataTables und Multi-Threading ermöglicht DataMatrix flexible und performante Datenstrukturen. Dank umfassender Dokumentation und benutzerfreundlicher Blueprints ist der Einstieg sowohl für Anfänger als auch für erfahrene Entwickler mühelos möglich.

Dokumentation & News

Installation und Einrichtung (für Source)

Projektdateien neu generieren: Rechtsklicke auf die .uproject-Datei und wähle „Generate Visual Studio project files“ (oder das entsprechende Tool für deine IDE).
Projekt kompilieren: Öffne dein Projekt in Unreal Engine. Der Editor sollte das Plugin automatisch erkennen und kompilieren.
Plugin aktivieren: Gehe zu Settings > Plugins, suche nach „DataMatrix“ und stelle sicher, dass es aktiviert ist.
Plugin aktivieren: Gehe zu Edit > Plugins, suche nach „DataMatrix“ und stelle sicher, dass es aktiviert ist.


					YourProject/
└── Plugins/
    └── DataMatrix/

Datenstrukturen

FDataMatrixInt

FDataMatrixInt ist eine USTRUCT, die eine mehrdimensionale Matrix für int32-Werte repräsentiert.


					USTRUCT(BlueprintType)
struct DATAMATRIX_API FDataMatrixInt
{
    GENERATED_BODY()

public:
    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<int32> IntMatrix;

    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<int32> Dimensions;
};

FDataMatrixInt

FDataMatrixBool ist eine USTRUCT, die eine mehrdimensionale Matrix für bool-Werte repräsentiert.


					USTRUCT(BlueprintType)
struct DATAMATRIX_API FDataMatrixBool
{
    GENERATED_BODY()

public:
    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<bool> BoolMatrix;

    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<int32> Dimensions;
};

Verwendung in Blueprints

Initialisierung der Matrix

Synchronisierte Initialisierung

InitializeMatrixInt / InitializeMatrixBool

- Beschreibung: Initialisiert eine FDataMatrixInt oder FDataMatrixBool Struktur mit den angegebenen Dimensionen.
- Eingaben:
  - Matrix (Referenz): Die zu initialisierende Matrix.
  - In Dimensions (Array von int32): Die Dimensionen der Matrix, z.B. [2, 2] für eine 2×2 Matrix.
- Beispiel:
  - Erstelle eine Variable MyMatrix vom Typ FDataMatrixInt.
  - Verwende den Node InitializeMatrixInt und verbinde MyMatrix mit dem Matrix-Pin.
  - Erstelle ein Make Array mit [2, 2] und verbinde es mit In Dimensions.

Asynchrone Initialisierung mit Multi-Threading

InitializeMatrixIntAsync / InitializeMatrixBoolAsync

- Beschreibung: Initialisiert eine FDataMatrixInt oder FDataMatrixBool Struktur asynchron und ruft einen Callback auf.
- Eingaben:
  - Matrix: Die zu initialisierende Matrix.
  - In Dimensions (Array von int32): Die Dimensionen der Matrix.
  - On Completed (Delegate): Das Event, das nach der Initialisierung aufgerufen wird.
- Beispiel:
  - Erstelle eine Variable MyMatrix vom Typ FDataMatrixInt.
  - Verwende den Node InitializeMatrixIntAsync und verbinde MyMatrix, [2, 2] und ein Custom Event OnInitializeMatrixIntCompleted.

Setzen und Abrufen von Werten

SetValueInt / SetValueBool

Beschreibung: Setzt einen Wert (int32 oder bool) an den angegebenen Indizes.
Eingaben:
- Matrix (Referenz): Die Zielmatrix.
- Indices (Array von int32): Die Position, z.B. [0, 1].
- Value: Der zu setzende Wert, z.B. 42 oder True.
Beispiel:
- Verwende SetValueInt, verbinde MyMatrix, [0, 1] und den Wert 42.

GetValueInt / GetValueBool

Beschreibung: Holt einen Wert (int32 oder bool) von den angegebenen Indizes.
Eingaben:
- Matrix: Die Quellmatrix.
- Indices (Array von int32): Die Position, z.B. [0, 1].
Ausgabe:
- Return Value: Der abgerufene Wert, z.B. 42 oder True.
Beispiel:
- Verwende GetValueInt, verbinde MyMatrix und [0, 1], und verbinde den Return-Wert zu einem Print String.

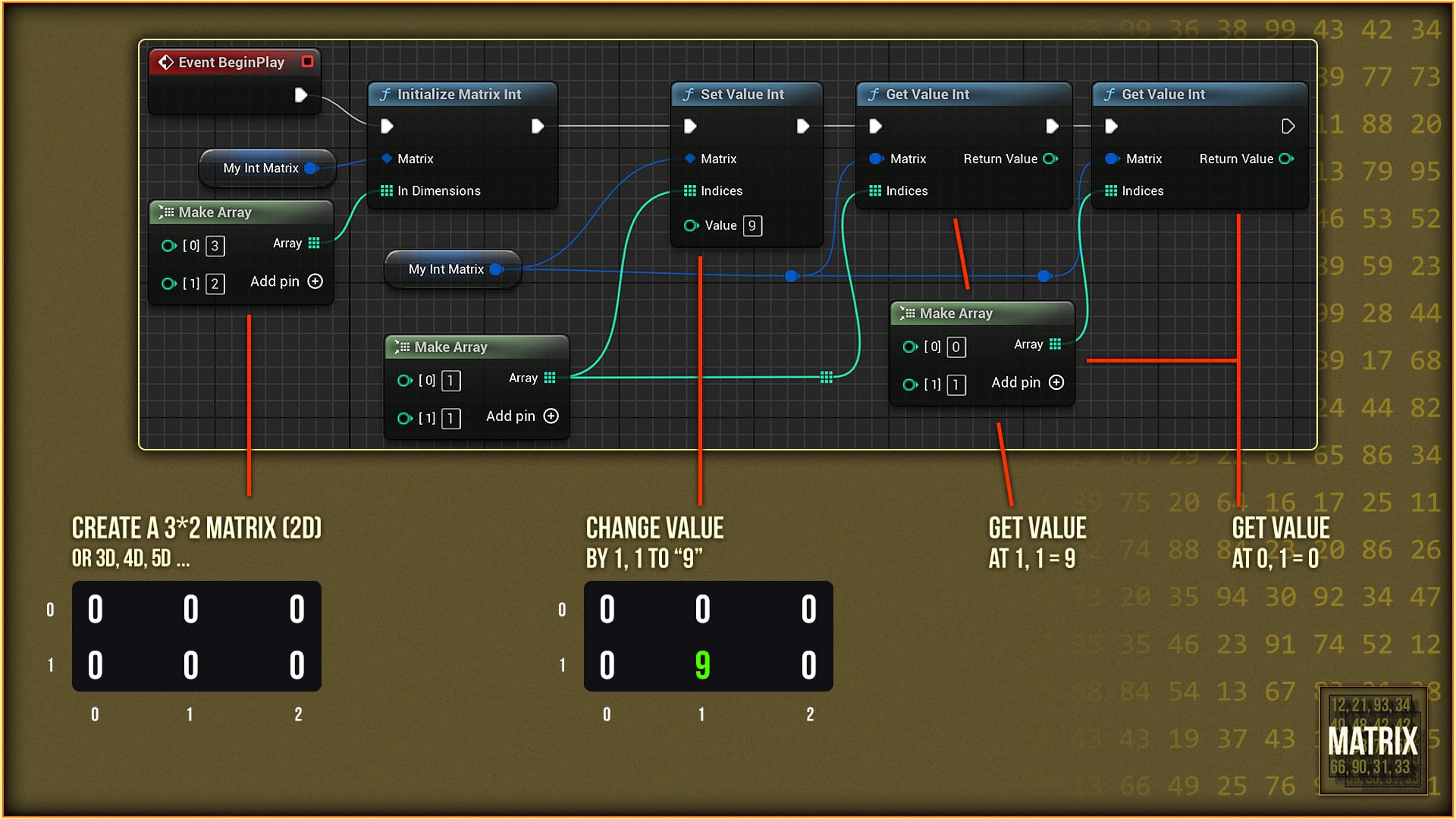

Beispiele: 2x2 und 2x2x2 Matrizen

2×2 Matrix

Initialisierung:
- Dimensionen: [2, 2]
Setzen von Werten:
- [0,0] = 1
- [0,1] = 2
- [1,0] = 3
- [1,1] = 4
Abrufen von Werten:
- Werte von [0,0] bis [1,1] abrufen und anzeigen.

2x2x2 Matrix

Initialisierung:
- Dimensionen: [2, 2, 2] (Layer, Zeilen, Spalten)
Setzen von Werten:
- [0,0,0] = 1
- [0,0,1] = 2
- [0,1,0] = 3
- [0,1,1] = 4
- [1,0,0] = 5
- [1,0,1] = 6
- [1,1,0] = 7
- [1,1,1] = 8
Abrufen von Werten:
- Werte von [0,0,0] bis [1,1,1] abrufen und anzeigen.

Hinweis: Bei einer 2x2x2 Matrix sind die Indizes [Layer, Zeile, Spalte] relevant, z.B. [1,1,1] ist die zweite Layer, zweite Zeile, zweite Spalte.

Verwendung in C++

Initialisierung der Matrix

Synchronisierte Initialisierung

1. Header einbinden:


					#include "DataMatrixFunctionLibrary.h"

2. Matrix deklarieren und initialisieren:


					FDataMatrixInt MyMatrix;
TArray<int32> Dimensions = {2, 2};
UDataMatrixFunctionLibrary::InitializeMatrixInt(MyMatrix, Dimensions);

Asynchrone Initialisierung mit Callbacks

1. Callback-Funktion erstellen:


					UCLASS()
class YOURPROJECT_API AYourActor : public AActor
{
    GENERATED_BODY()

public:
    virtual void BeginPlay() override;

    UFUNCTION()
    void OnInitializeMatrixIntCompleted(FDataMatrixInt Matrix);
};

2. Implementierung der Callback-Funktion:


					void AYourActor::OnInitializeMatrixIntCompleted(FDataMatrixInt Matrix)
{
    TArray<int32> Indices = {1, 0};
    UDataMatrixFunctionLibrary::SetValueInt(Matrix, Indices, 42);
    int32 Value = UDataMatrixFunctionLibrary::GetValueInt(Matrix, Indices);
    UE_LOG(LogTemp, Log, TEXT("Wert an Position [1,0]: %d"), Value);
}

3. Asynchrone Initialisierung starten:


					void AYourActor::BeginPlay()
{
    Super::BeginPlay();

    FDataMatrixInt MyMatrix;
    TArray<int32> Dimensions = {2, 2};

    UDataMatrixFunctionLibrary::InitializeMatrixIntAsync(MyMatrix, Dimensions, FOnInitializeMatrixIntCompleted::CreateUObject(this, &AYourActor::OnInitializeMatrixIntCompleted));
}

Setzen und Abrufen von Werten

Setzen von Werten


					TArray<int32> Indices = {1, 0};
UDataMatrixFunctionLibrary::SetValueInt(MyMatrix, Indices, 42);

Anrufen von Werten


					int32 Value = UDataMatrixFunctionLibrary::GetValueInt(MyMatrix, Indices);
UE_LOG(LogTemp, Log, TEXT("Wert an Position [1,0]: %d"), Value);

Beispiele: 2x2 und 2x2x2 Matrizen

2×2 Matrix

1. Initialisierung:


					FDataMatrixInt MyMatrix;
TArray<int32> Dimensions = {2, 2};
UDataMatrixFunctionLibrary::InitializeMatrixInt(MyMatrix, Dimensions);

2. Setzen von Werten:


					UDataMatrixFunctionLibrary::SetValueInt(MyMatrix, {0, 0}, 1);
UDataMatrixFunctionLibrary::SetValueInt(MyMatrix, {0, 1}, 2);
UDataMatrixFunctionLibrary::SetValueInt(MyMatrix, {1, 0}, 3);
UDataMatrixFunctionLibrary::SetValueInt(MyMatrix, {1, 1}, 4);

3. Abrufen von Werten:


					int32 Value00 = UDataMatrixFunctionLibrary::GetValueInt(MyMatrix, {0, 0});
int32 Value01 = UDataMatrixFunctionLibrary::GetValueInt(MyMatrix, {0, 1});
int32 Value10 = UDataMatrixFunctionLibrary::GetValueInt(MyMatrix, {1, 0});
int32 Value11 = UDataMatrixFunctionLibrary::GetValueInt(MyMatrix, {1, 1});

UE_LOG(LogTemp, Log, TEXT("Wert [0,0]: %d"), Value00);
UE_LOG(LogTemp, Log, TEXT("Wert [0,1]: %d"), Value01);
UE_LOG(LogTemp, Log, TEXT("Wert [1,0]: %d"), Value10);
UE_LOG(LogTemp, Log, TEXT("Wert [1,1]: %d"), Value11);

2x2x2 Matrix

1. Initialisierung:


					FDataMatrixInt My3DMatrix;
TArray<int32> Dimensions3D = {2, 2, 2};
UDataMatrixFunctionLibrary::InitializeMatrixInt(My3DMatrix, Dimensions3D);

2. Setzen von Werten:


					UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {0, 0, 0}, 1);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {0, 0, 1}, 2);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {0, 1, 0}, 3);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {0, 1, 1}, 4);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {1, 0, 0}, 5);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {1, 0, 1}, 6);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {1, 1, 0}, 7);
UDataMatrixFunctionLibrary::SetValueInt(My3DMatrix, {1, 1, 1}, 8);

3. Abrufen von Werten:


					UE_LOG(LogTemp, Log, TEXT("Wert [0,0,0]: %d"), UDataMatrixFunctionLibrary::GetValueInt(My3DMatrix, {0,0,0}));
UE_LOG(LogTemp, Log, TEXT("Wert [0,0,1]: %d"), UDataMatrixFunctionLibrary::GetValueInt(My3DMatrix, {0,0,1}));
// ... bis [1,1,1]

Verwendung mit DataTables

Erstellen einer DataTable

1. Struktur wählen:
- Erstelle eine Struktur kompatibel mit FDataMatrixInt oder FDataMatrixBool, z.B.:


					USTRUCT(BlueprintType)
struct DATAMATRIX_API FDataMatrixIntStruct
{
    GENERATED_BODY()

public:
    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<int32> Dimensions;

    UPROPERTY(BlueprintReadWrite, Category = "DataMatrix")
    TArray<int32> Data;
};

2. DataTable erstellen:
- Rechtsklicke im Content Browser und wähle Miscellaneous > DataTable.
- Wähle die erstellte Struktur (FDataMatrixIntStruct) aus.

3. DataTable benennen und bearbeiten:
- Benenne die DataTable, z.B. DT_MyDataMatrixInt.
- Füge neue Zeilen hinzu:
  - Dimensions: [2, 2] für eine 2×2 Matrix.
  - Data: [1, 2, 3, 4] für die Werte.

Initialisieren der Matrix aus einer DataTable

DataTable Row abrufen:
- Verwende den Node „Get Data Table Row“.
- Wähle die DataTable DT_MyDataMatrixInt aus.
- Gib den Row-Namen ein, z.B. Row1.

Struktur aufbrechen:
- Verwende „Break FDataMatrixIntStruct“, um auf Dimensions und Data zuzugreifen.

Matrix initialisieren:
- Verwende den Node „InitializeMatrixWithDataInt“.
- Eingaben:
  - Matrix: Deine Matrix-Variable (MyMatrix).
  - In Dimensions: Verbinde mit Dimensions aus der DataTable.
  - In Data: Verbinde mit Data aus der DataTable.

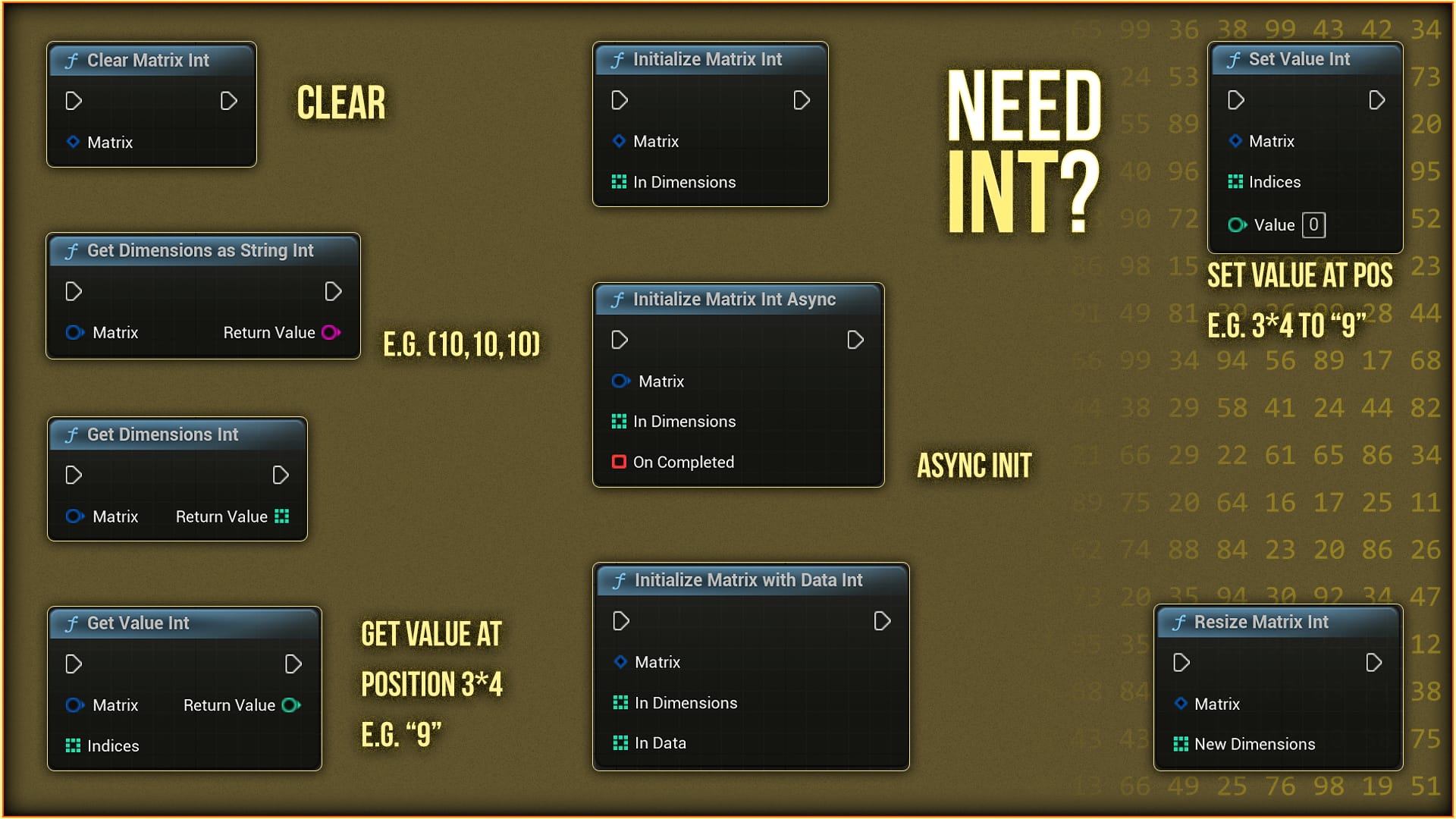

Erklärung der Blueprint Nodes

InitializeMatrixInt

Beschreibung: Initialisiert eine FDataMatrixInt-Struktur mit den angegebenen Dimensionen.
Eingaben:
- Matrix (Referenz): Die zu initialisierende Matrix.
- In Dimensions (Array von int32): Die Dimensionen der Matrix.
Ausgabe: Keine.

InitializeMatrixWithDataInt

Beschreibung: Initialisiert eine FDataMatrixInt-Struktur mit Dimensionen und vorgegebenen Daten.
Eingaben:
- Matrix (Referenz): Die zu initialisierende Matrix.
- In Dimensions (Array von int32): Die Dimensionen der Matrix.
- In Data (Array von int32): Die Daten für die Matrix.
Ausgabe: Keine.

SetValueInt

Beschreibung: Setzt einen int32-Wert an den angegebenen Indizes.
Eingaben:
- Matrix (Referenz): Die Matrix, in die der Wert gesetzt werden soll.
- Indices (Array von int32): Die Indizes der Position.
- Value (int32): Der zu setzende Wert.
Ausgabe: Keine.

GetValueInt

Beschreibung: Holt einen int32-Wert von den angegebenen Indizes.
Eingaben:
- Matrix: Die Matrix, aus der der Wert geholt werden soll.
- Indices (Array von int32): Die Indizes der Position.
Ausgabe:
- Return Value (int32): Der abgerufene Wert.

ResizeMatrixInt

Beschreibung: Ändert die Dimensionen einer bestehenden FDataMatrixInt-Struktur.
Eingaben:
- Matrix (Referenz): Die zu ändernde Matrix.
- New Dimensions (Array von int32): Die neuen Dimensionen.
Ausgabe: Keine.

ClearMatrixInt

Beschreibung: Leert die Matrixdaten und Dimensionen einer FDataMatrixInt-Struktur.
Eingaben:
- Matrix (Referenz): Die zu leere Matrix.
Ausgabe: Keine.

GetDimensionsInt

Beschreibung: Gibt die Dimensionen einer FDataMatrixInt-Struktur zurück.
Eingaben:
- Matrix: Die Matrix, deren Dimensionen abgefragt werden.
Ausgabe:
- Return Value (Array von int32): Die Dimensionen der Matrix.

GetDimensionsAsStringInt

Beschreibung: Gibt die Dimensionen einer FDataMatrixInt-Struktur als kommagetrennten String zurück.
Eingaben:
- Matrix: Die Matrix, deren Dimensionen abgefragt werden.
Ausgabe:
- Return Value (String): Die Dimensionen als String, z.B. "2,2".

InitializeMatrixIntAsync

Beschreibung: Initialisiert eine FDataMatrixInt-Struktur asynchron mit den angegebenen Dimensionen und ruft einen Callback auf, wenn die Initialisierung abgeschlossen ist.
Eingaben:
- Matrix: Die Matrix, die initialisiert werden soll.
- In Dimensions (Array von int32): Die Dimensionen der Matrix.
- On Completed (Delegate): Das Event, das nach der Initialisierung aufgerufen wird.
Ausgabe: Keine.

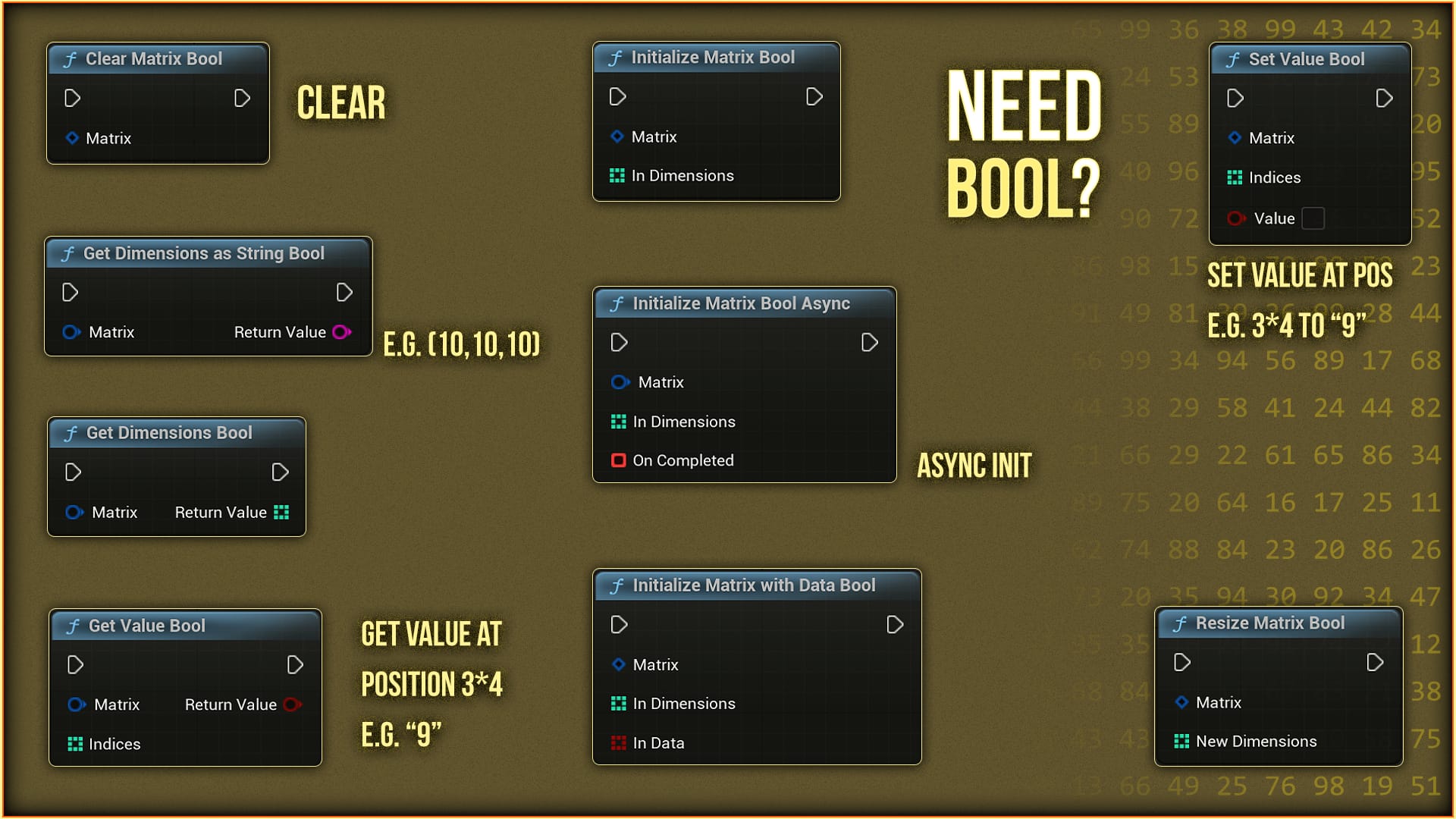

Für FDataMatrixBool

Die Nodes sind analog zu den FDataMatrixInt-Versionen, ersetzen jedoch int32 durch bool.

Troubleshooting & Common Issues

Delegate-Typen nicht unterstützt: Stelle sicher, dass Delegates mit DECLARE_DYNAMIC_DELEGATE_OneParam deklariert sind und als const& in den Funktionen übergeben werden.

Kopierfehler bei TArray: Achte darauf, dass TArray-Zuweisungen korrekt sind und keine const-Qualifizierer verletzt werden. Verwende mutable in Lambda-Funktionen, wenn notwendig.

Compiler-Fehler bei Lambda-Funktionen: Deklariere Lambdas als mutable, um Änderungen an erfassten Kopien zu ermöglichen.

Thread-Sicherheitsprobleme: Implementiere geeignete Synchronisierungsmechanismen, wenn mehrere Threads auf dieselben Daten zugreifen.

Roadmap

Current - v1.0

Kundenwünsche

Current - v1.0

Kundenwünsche

DataMatrix

Beschreibung

Screenshots

DataMatrix: Showcase

Dokumentation & News

Table of Contents

Installation und Einrichtung (für Source)

Datenstrukturen

FDataMatrixInt

FDataMatrixInt

Verwendung in Blueprints

Initialisierung der Matrix

Synchronisierte Initialisierung

Asynchrone Initialisierung mit Multi-Threading

Setzen und Abrufen von Werten

SetValueInt / SetValueBool

GetValueInt / GetValueBool

Beispiele: 2x2 und 2x2x2 Matrizen

2×2 Matrix

2x2x2 Matrix

Verwendung in C++

Initialisierung der Matrix

Synchronisierte Initialisierung

Asynchrone Initialisierung mit Callbacks

Setzen und Abrufen von Werten

Setzen von Werten

Anrufen von Werten

Beispiele: 2x2 und 2x2x2 Matrizen

2×2 Matrix

2x2x2 Matrix

Verwendung mit DataTables

Erstellen einer DataTable

Initialisieren der Matrix aus einer DataTable

Erklärung der Blueprint Nodes

Troubleshooting & Common Issues

Roadmap

Über

Quick Links

Entwicklung

Social
